# IR

Intermediate Representation
解决高级语言和目标机器汇编语言之间的转化
为什么需要 IR:

更模块化、可迁移
分层分析和优化
IR 可以有好多层：IR1->IR2->…->IRn

编译流程划分

前端：源代码 -> 词法分析 -> 语法分析 -> 语义分析（IR 之前的都是）
中端：基于 IR 的分析与变换（可能生成新 IR，可以做一些机器无关优化比如循环展开等）
后端：指令选择 -> 寄存器分配 -> 指令调度 -> 机器码（IR 之后的）

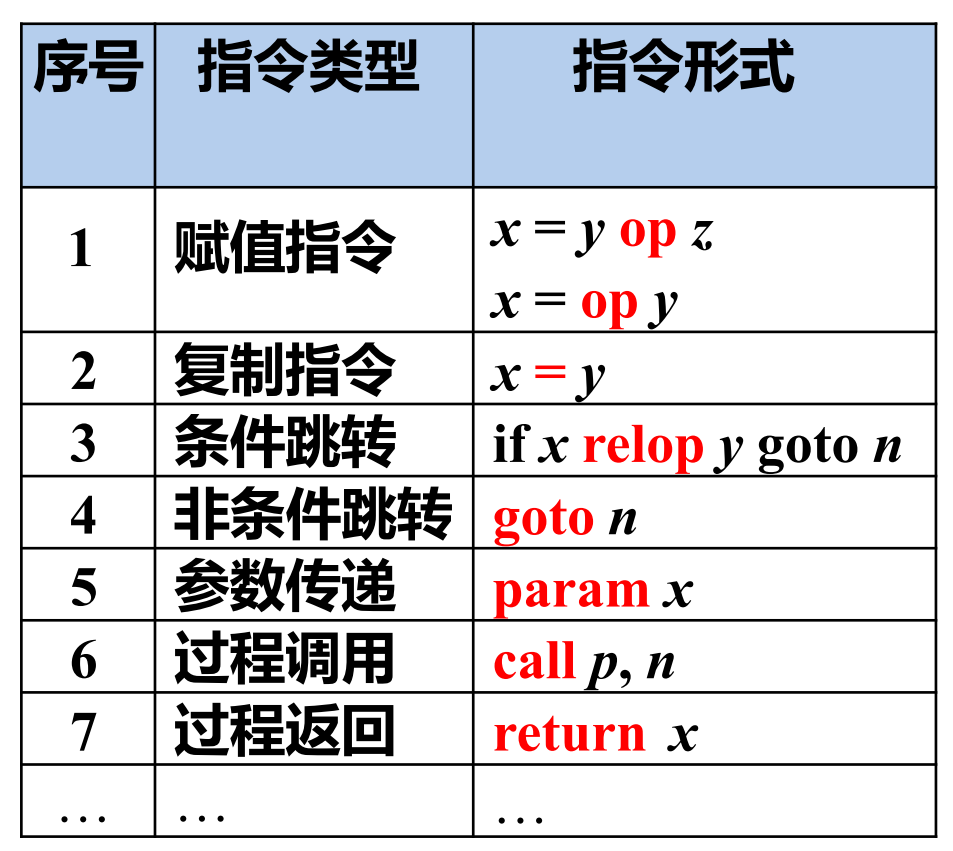

# Three-Address Code

最多有三个操作数
x = y op z
“地址” 可以具有如下形式

源程序中的名字 (name)
常量 (constant)
临时变量 (temporary)

最常见的实现方法是将三地址代码作为四元组实现

example

t1=x>0 (gt, x, 0, t1)
if_false t1 goto L1 (if_f, t1, L1, _)
fact=1 (asn, 1, fact, _)
label L2 (lab, L2, _, _)

# IR Tree

两大类节点：

表达式 Exp
语句 Stmt

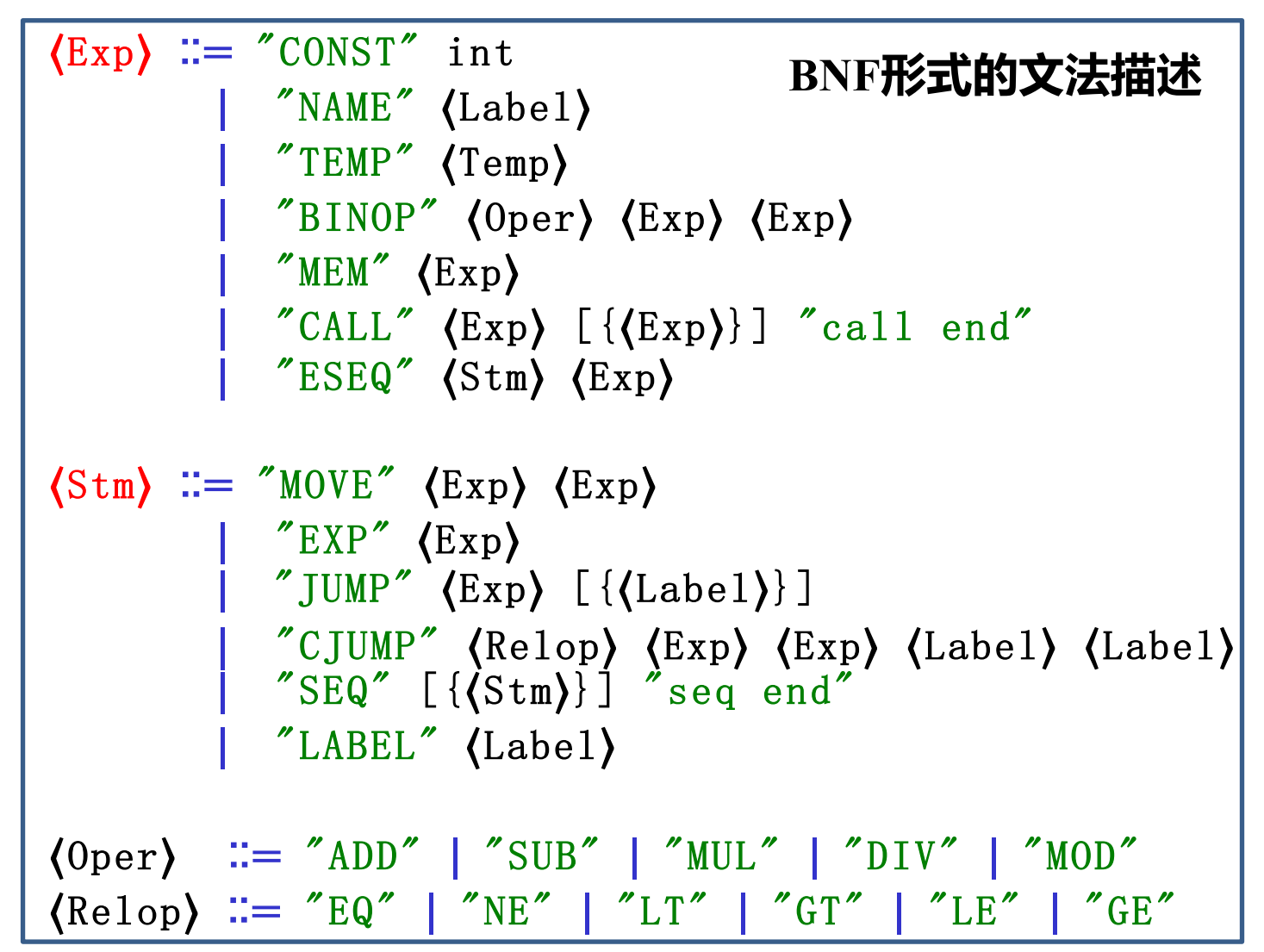

文法：

表达式：

Node	Description	Example
CONST(i)	整数常量 i	CONST(42) → the value 42
NAME(n)	符号常量 n，通常是一个 label，值是 label 的地址	NAME(L1) → address of label L1
TEMP(t)	临时变量 t (like register)	TEMP(t123) → contents of temporary t123
BINOP(o,e1,e2)	对 e1 和 e2 执行二元操作 o	BINOP(PLUS,TEMP(t1),CONST(1)) → t1+1
MEM(e)	Memory access	MEM(CONST(100)) → contents at address 100
CALL(f,l)	Function call, l 是参数列表	CALL(NAME(print),[TEMP(t1)]) → call print(t1)
ESEQ(s,e)	先执行语句 s，再求值表达式 e 并返回 e 的结果	ESEQ(MOVE(TEMP(t),CONST(1)),TEMP(t)) → (t=1; t)

语句：

Node	Description	Example
MOVE(TEMP t, e)	将表达式 e 的值赋给临时变量 t	MOVE(TEMP(t1), CONST(42)) → t1 = 42
MOVE(MEM(e1), e2)	将表达式 e2 的值存储到由 e1 指定的内存地址中	MOVE(MEM(TEMP(t1)), CONST(42)) → *t1 = 42
EXP(e)	计算表达式 e 的值但不返回结果，通常用于有副作用的操作（如函数调用）	EXP (CALL (NAME (print), …)) → 调用 print () 函数以产生效果
JUMP(e, labs)	无条件跳转到由 e 指定的地址	JUMP(NAME(L1), [L1]) → goto L1
CJUMP(o,e1,e2,t,f)	条件跳转，根据操作 o 对 e1 和 e2 的结果决定跳转到 t 或 f	CJUMP (LT, TEMP (t1), CONST (0), L1, L2) → 如果 t1 < 0 则跳转到 L1，否则跳转到 L2
SEQ(s1, s2)	语句序列，先执行 s1 再执行 s2	SEQ (MOVE (…), JUMP (…)) → 先赋值再跳转
LABEL(n)	定义一个标签	LABEL(L1) → L1:

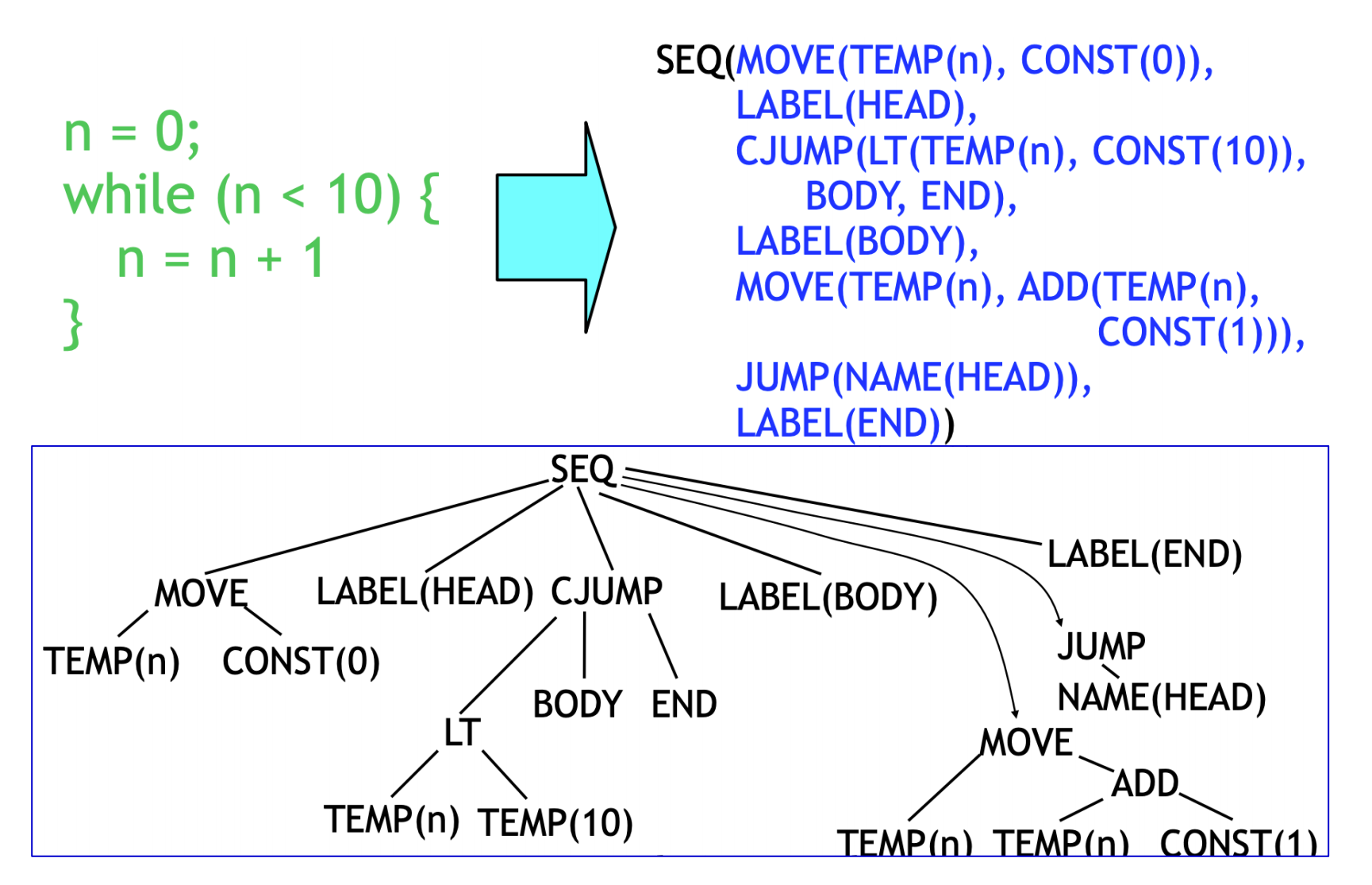

例子：

ADD 那个地方写成 BINOP 的写法也可以

# 翻译 AST 成 IR Tree

把 AST 表达式分为三类：

Ex: 有结果的 AST 表达式比如 a+b
Nx：无结果的语句的比如 print
Cx：条件语句，值为 bool 的 AST 表达式

# translate Exp

翻译简单变量：

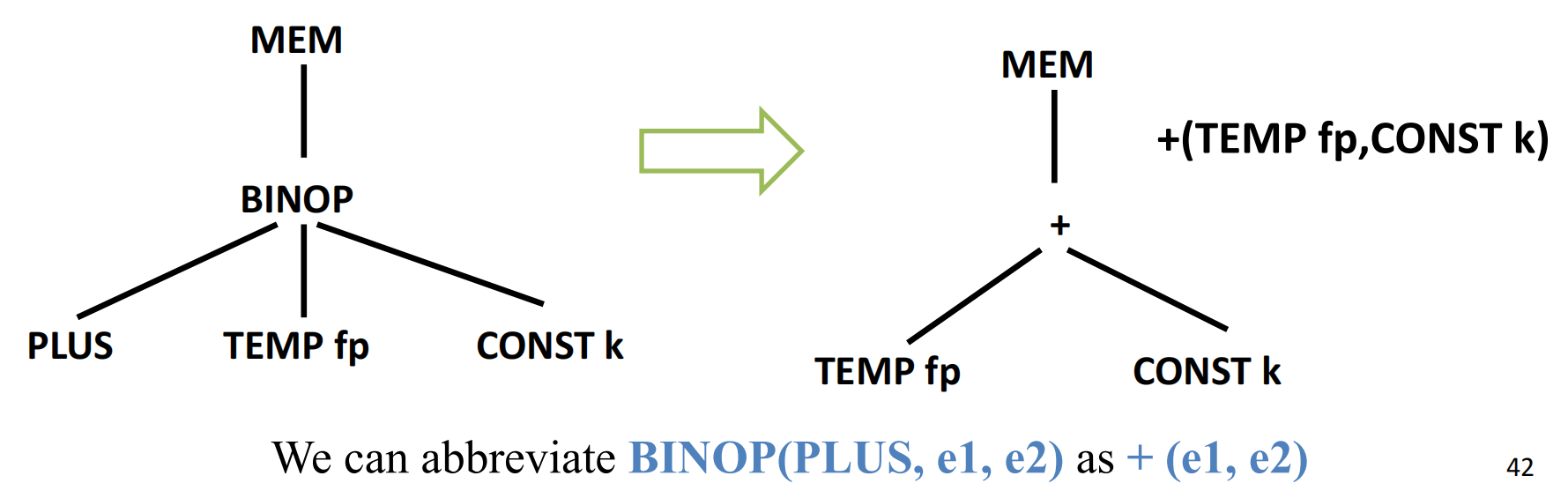

在函数中访问一个局部变量实际上是访问它在当前栈帧中的位置，所以访问一个距离 fp 的 offset 为 k 的局部变量 v，其 IR Tree 表示为:

$MEM(BINOP(PLUS, TEMP fp, CONST k))$

如果通过 static link 访问一个变量，就要嵌套好几层 MEM 和 BINOP

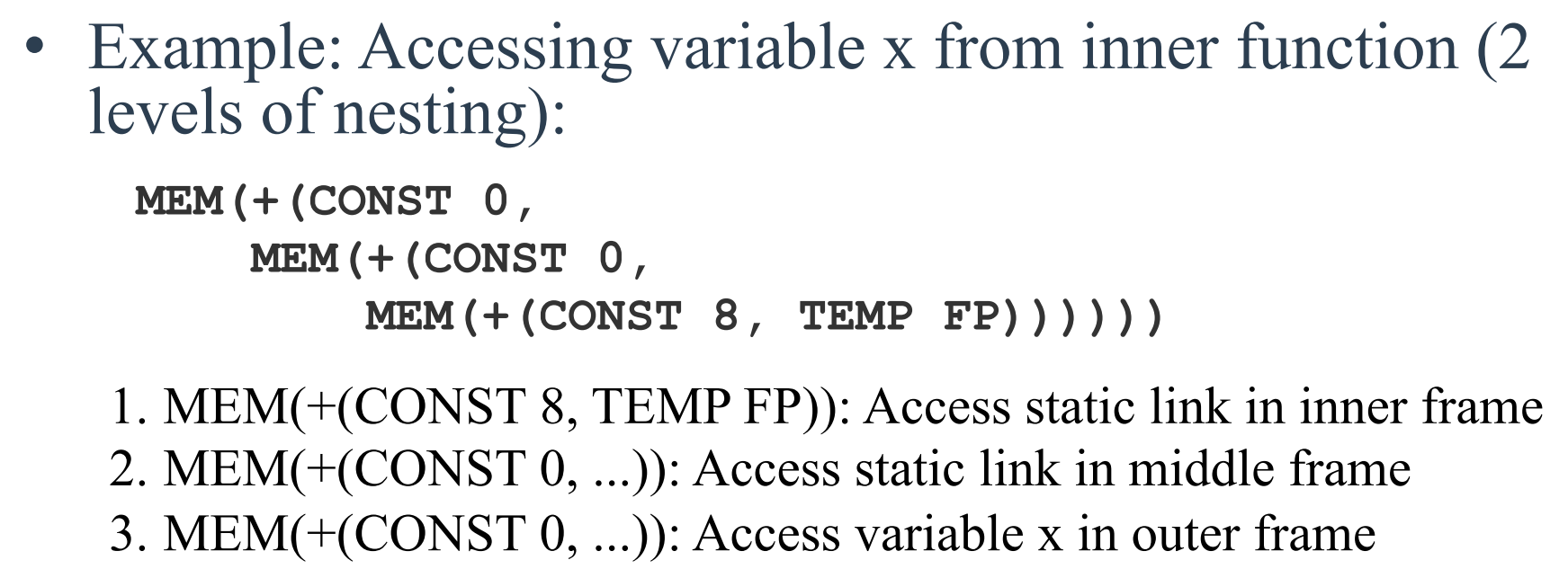

比如这个访问嵌套两层外面的 x
最内层使用 CONST (8)：是因为需要从 inner 函数的帧指针 FP 开始，偏移 8 字节来访问静态链，该静态链指向 middle 函数的帧。
中间层和最外层使用 CONST (0)：是因为它们分别通过静态链直接访问 outer 函数的帧和变量 x，不需要额外的偏移

这个地方为什么内层是 8 中层是 0 存疑

左值和右值：= 左右的
MEM (addr) 可以是左值也可以是右值

Scalar L-value (Tiger): 一个地址
Structured L-value (Pascal/C): 一块内存

翻译算术运算

二元: BINOP (op, e1, e2)
一元:
- -x ==> BINOP(MINUS, CONST(0), e_x)
- ~x ==> BINOP(XOR, e_x, CONST(-1))

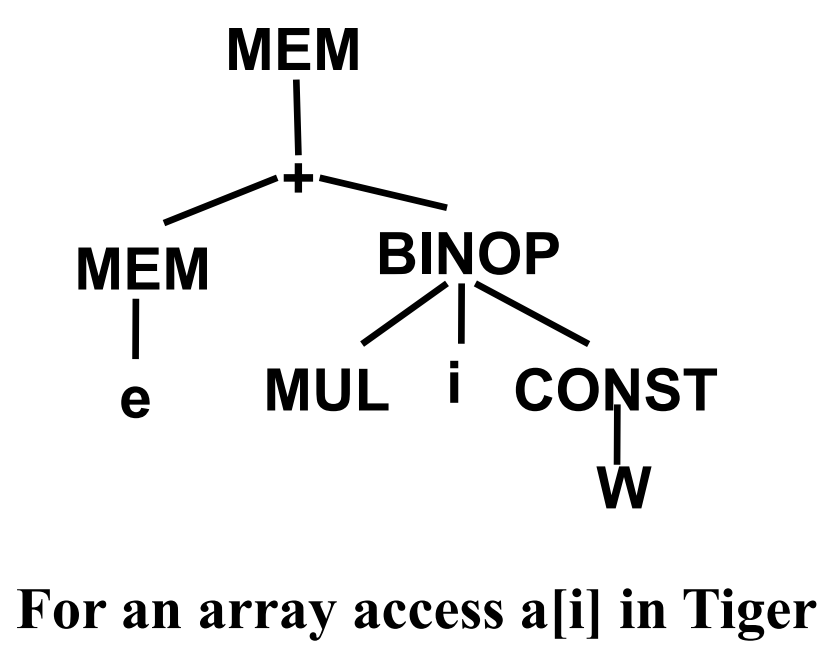

数组访问

$MEM(BINOP(PLUS, MEM(e_a), BINOP(MUL, e_i, CONST(W))))$

e_a 是表示变量 a 的表达式，通常是 == MEM(+(TEMP(fp), CONST(k_a))) ==
MEM(e_a) ：获取存储在变量 a 中的值，即数组基地址
e_i 是计算索引 i 的表达式
BINOP(MUL, e_i, CONST(W)) ：计算偏移

记录字段 r.f 访问:

$MEM(BINOP(PLUS, MEM(e_r), BINOP(MUL, n, CONST(W))))$

翻译控制流
对于 if e1 op e2 then stmt1 else stmt2 翻译成

// 6个SEQ
SEQ(
    CJUMP(op, e1, e2, t, f),
    SEQ(
        LABEL(t),
        SEQ(
            stm1,
            SEQ(
                JUMP(NAME(end)),
                SEQ(
                    LABEL(f),
                    SEQ(stm2, LABEL(end))
                )
            )
        )
    )
)

Tiger 的逻辑运算符 &(and) 和 |(or) 需要实现短路求值：只计算必要的操作数
每个 Cx 是一个 Label

逻辑与 (a & b) 的短路规则：
- 计算 a
  - 若 a 为假，直接得到假结果（不计算 b）
  - 若 a 为真，继续计算 b，最终结果即为 b 的值
逻辑或 (a | b) 的短路规则：
- 计算 a
- 若 a 为真，直接得到真结果（不计算 b）
- 若 a 为假，继续计算 b，最终结果即为 b 的值

循环语句

tiger

1 2	while a > 0 do a := a - 1

翻译成

SEQ(LABEL test,
    SEQ(CJUMP(GT, TEMP a, CONST 0, body, done),
        SEQ(LABEL body,
            SEQ(MOVE(TEMP a, BINOP(MINUS, TEMP a, CONST 1)),
                SEQ(JUMP(NAME(test), [test]),
                    LABEL done)))))

break 翻译为直接跳转到 done
for 循环我懒得写了，也是一个道理
和汇编差不多意思

翻译函数

$CALL(NAME(l_f), [sl, a_1, ..., a_n])$

sl 是 static link。

# translate Declaration

Variable declaration
Type declaration
Function declaration

翻译变量声明

tiger

let
    var x := 10
    var y := x + 5
in
    x + y
end

ESEQ(
    SEQ(
        MOVE(MEM(+(FP, CONST(x_offset))), CONST(10)),
        MOVE(MEM(+(FP, CONST(y_offset))),
        BINOP(PLUS,
        MEM(+(FP, CONST(x_offset))),
        CONST(5)))
    ),
    BINOP(PLUS,
    MEM(+(FP, CONST(x_offset))),
    MEM(+(FP, CONST(y_offset))))
)

let body in e end 翻译成 ESEQ (body, e)
变量定义翻译成 MEM (+(FP, CONST (offset)))
初始化翻译成 MOVE (MEM (+(FP, CONST (offset))), CONST (value))

类型声明
No need to generate any IR tree code
函数声明
– Prologue（序言）
– Body（函数体）
– Epilogue（尾声）

Prologue
- pseudo-instructions to announce the beginning of a function
- 定义函数标签用于跳转 / 调用
- 修改栈指针（SP），为新栈帧分配空间，一般是 $SP := SP - frame_size$
- 保存被调用者需要保存的寄存器（callee-save），如 $s0-$s7；保存返回地址（RA）
- 保存函数参数到栈中（尤其是传值调用时）；保存静态链（static link）

中间代码
