# Ch7 输入 / 输出系统

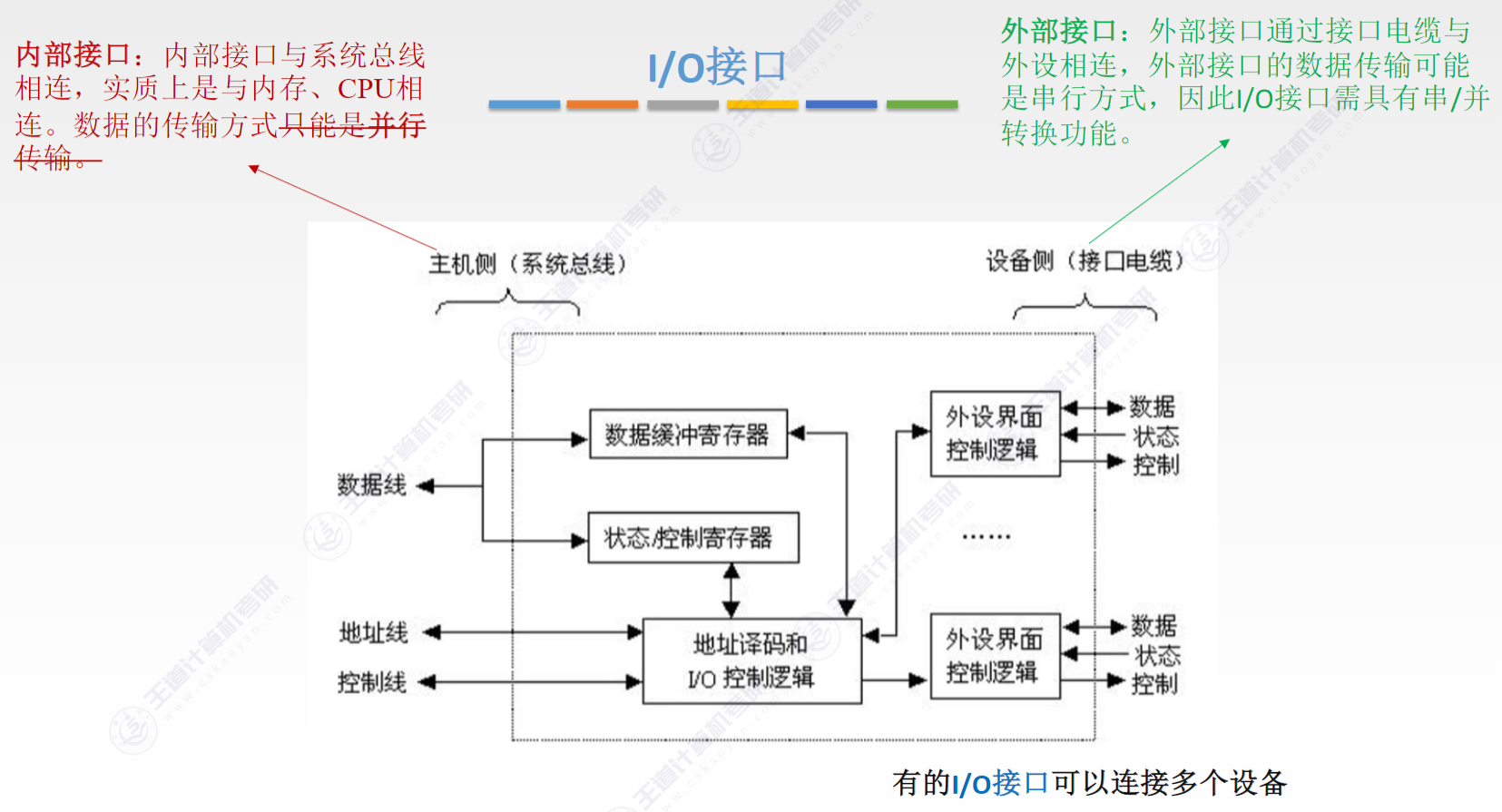

# I/O 接口

inerrface，主机与外设之间的交接界面

# 功能

进行地址译码和设备选择
实现主机和外设的通信联络控制
解决时序、工作速度不同的问题
实现数据缓冲
信号格式的转换
电平转换、并 / 串或串 / 并转换、模 / 数或数 / 模转换
传送控制命令和状态信息
CPU 通过接口中的命令寄存器发出启动命令给外设，外设就绪是传回 Ready 状态信息通过接口中的状态寄存器反馈给 CPU

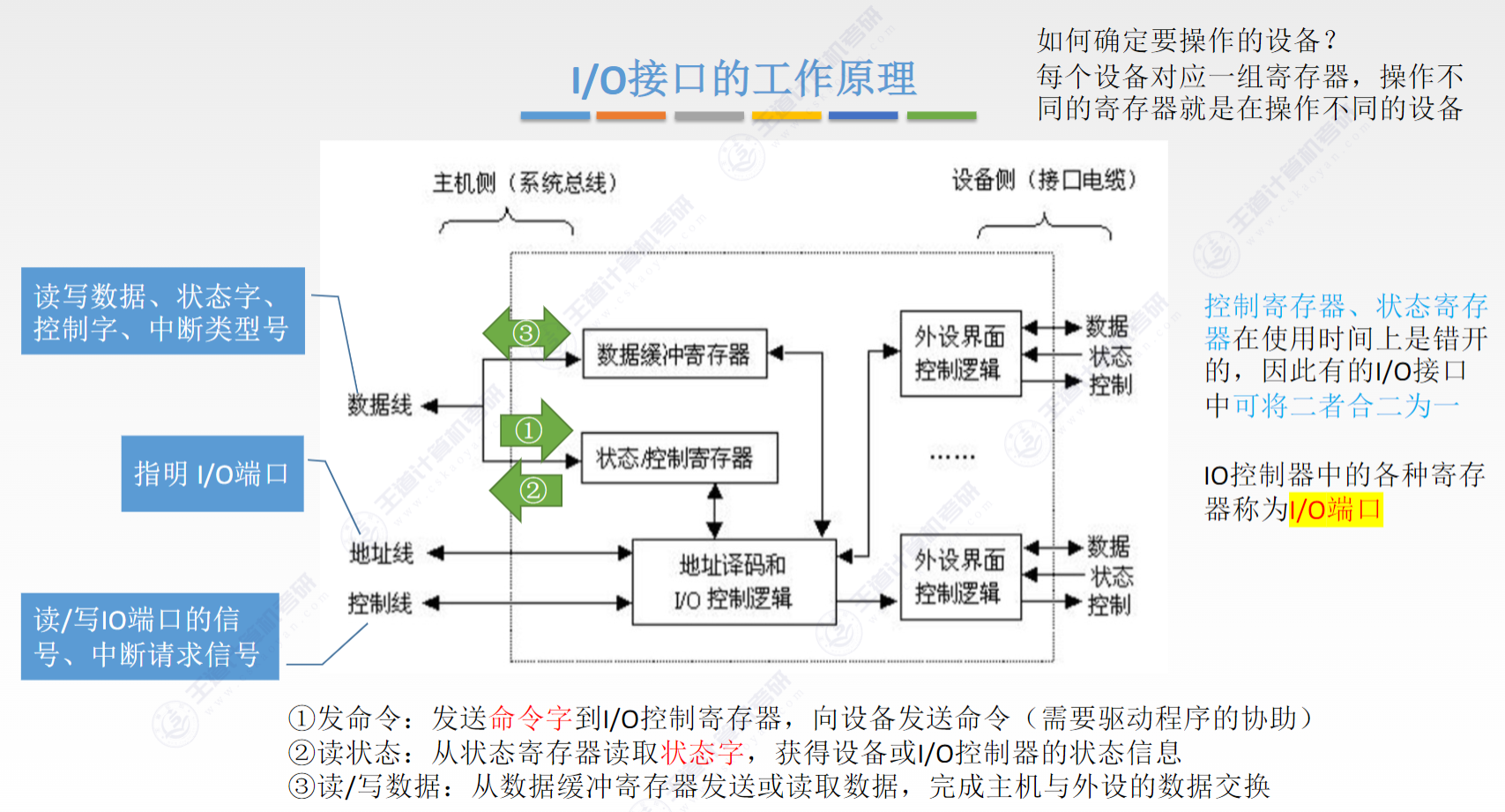

# 基本结构

主机侧通过 I/O 总线与内存、CPU 相连。数据缓冲器用来暂存与 CPU 或内存之间传送的数据信息。状态寄存器用来记录接口和设备的状态信息，控制寄存器用来保存 CPU 对外设的控制信息
状态寄存器和控制寄存器在传送方向是相反的，访问时间上是错开的，所以可以合二为一
数据线传送读 / 写数据、状态信息、控制信息、中断类型号
地址线传送访问 I/O 接口中的寄存器的地址
控制线传送读写控制信号、中断请求、响应信号、仲裁信号、握手信号
I/O 控制逻辑需要对控制寄存器的命令字进行译码，还有收集外设状态到状态寄存器

对上面两个寄存器的访问操作通过 I/O 指令来完成，只能在操作系统内核的底层 I/O 软件中使用，是一种特权指令

# 接口类型

按（外设和接口一侧的）数据传送方式：并行接口、串行接口
按主机访问 I/O 设备的控制方式：程序查询接口、中断接口、DMA 接口
按功能选择的灵活性：可编程接口、不可编程接口

# I/O 端口及其编址

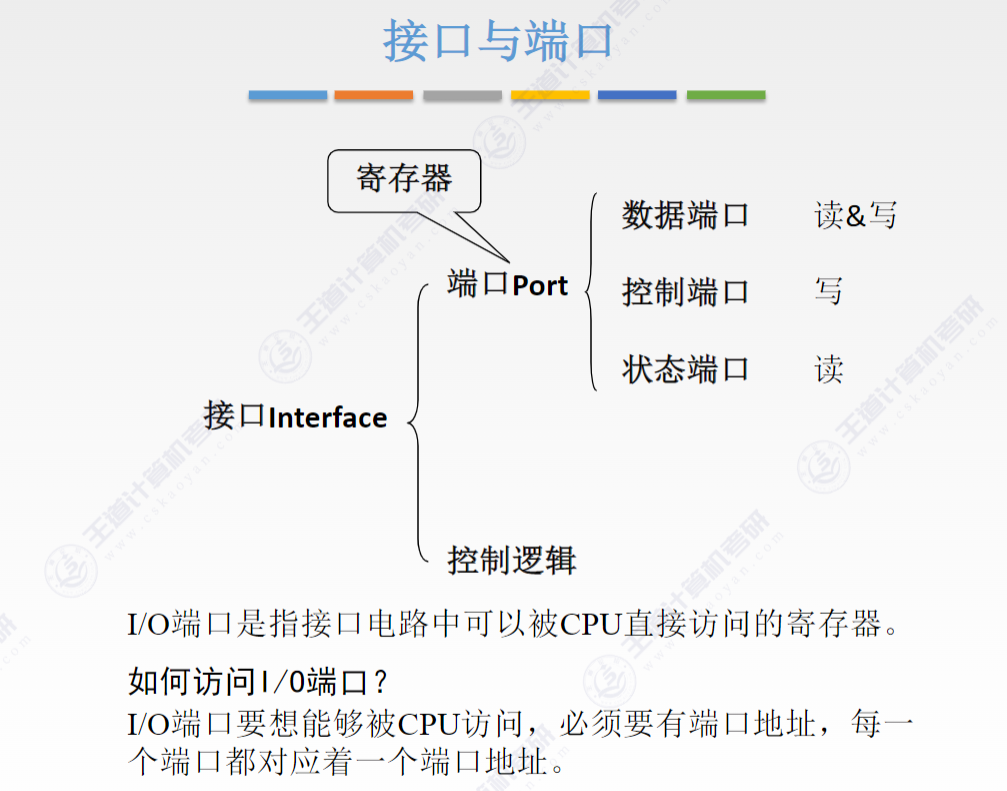

I/O 端口是指 I/O 接口电路中可被 CPU 直接访问的寄存器，主要有数据端口、状态端口和控制端口。
CPU 能对数据端口中的数据进行读 / 写操作，但对状态端口中外设的状态只能读，对控制端口只能写
每个端口对应一个端口地址，编址方式有与存储器独立编址和统一编址两种

独立编址
也称 I/O 映射方式，I/O 端口的地址空间与主存地址空间是两个独立的地址空间
需要设置专门的 I/O 指令来表明访问的是 I/O 地址空间，I/O 指令的地址码给出 I/O 端口号

x86 架构中的 IN 和 OUT 指令
IN AL, 0x64 从 I/O 端口 0x64 读取一个字节的数据，存入寄存器 AL
优点：I/O 端口数比主存单元数少得多，秩序少量地址线，使得 I/O 端口译码简单，寻址速度更快。使用专门的 I/O 指令，是程序更加清晰
缺点：I/O 指令少，只提供简单的传输操作，灵活性差。CPU 需要提供存储器读 / 写、I/O 设备读写两组控制信号，增大了控制的复杂性

统一编址
也称存储器映射方式 (Memory-Mapped I/O)，无需设置专门的 I/O 指令，用统一的访存指令就可以访问 I/O 端口

riscv 就是用 Memory-Mapped I/O
优点：不需要专门的 I/O 指令，CPU 访问 I/O 更灵活方便，端口有较大的编址空间。I/O 访问的保护机制可由虚拟存储管理系统来实现，无需专门设置（内核态才能访问）
缺点：端口地址占用了部分主存地址空间。译码电路复杂

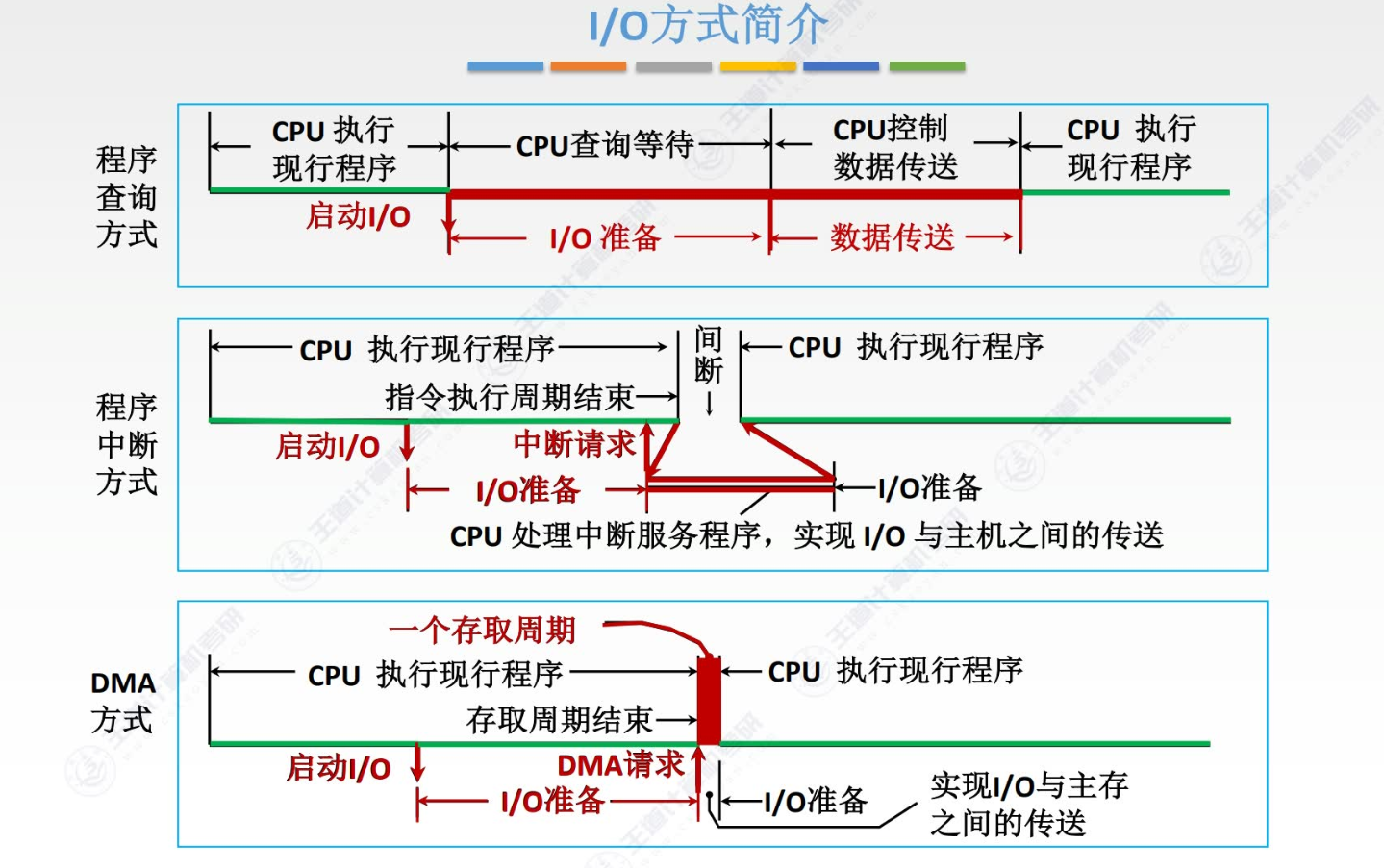

# I/O 方式

程序查询、程序中断、DMA

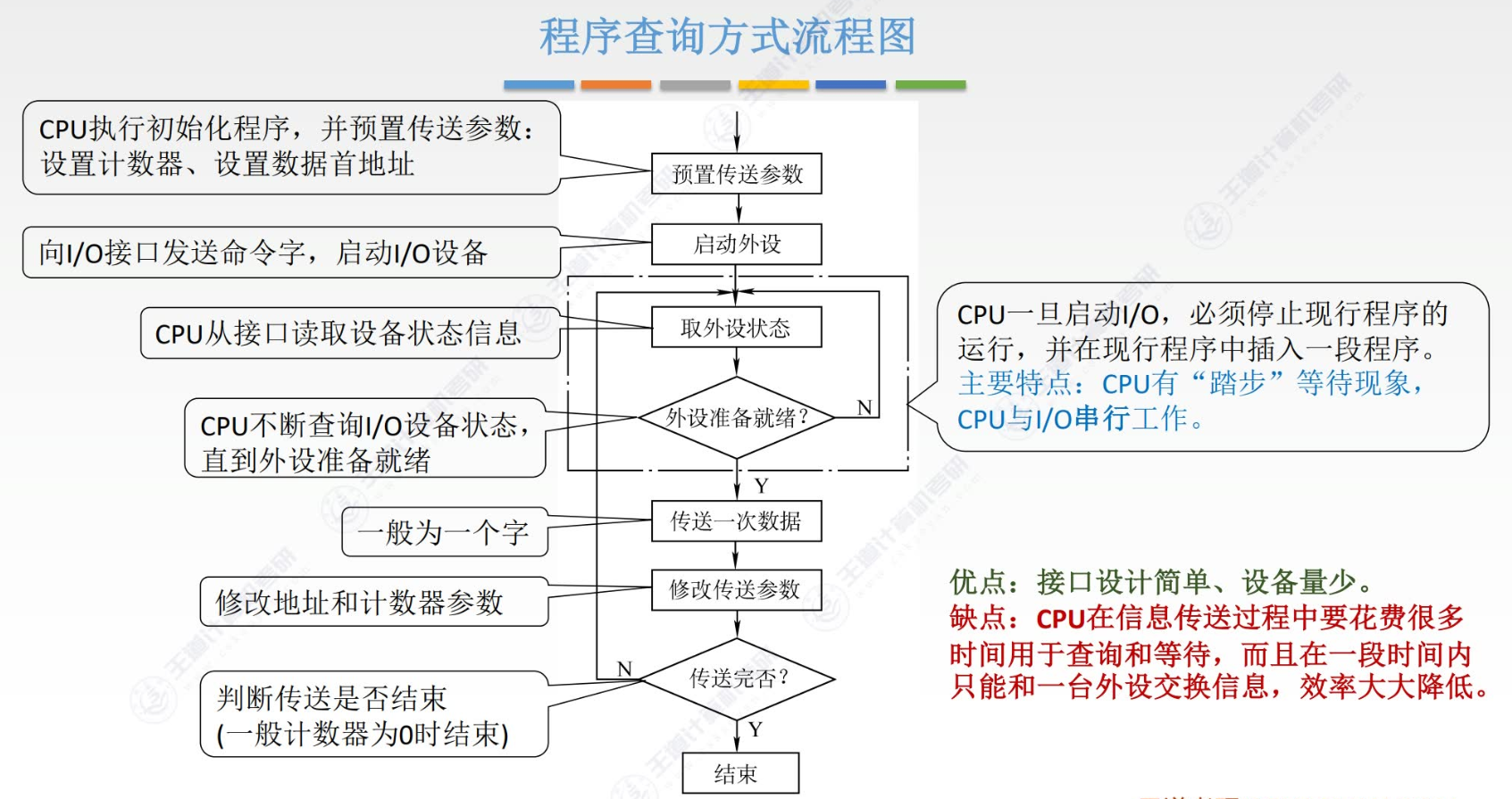

# 程序查询方式 (Polling)

轮询法，程序执行到某个 I/O 操作指令时，由操作系统或设备驱动程序发起

程序查询方式分为两类：

独占查询
一旦设备启动，CPU 就一直持续查询接口状态，CPU 话费 100% 时间用于 I/O 操作，外设和 CPU 完全串行（忙等待）
定时查询
CPU 周期性地查询接口状态，每次总是等到条件满足才进行一个数据的传送，传送完成后返回到用户程序。
比如设备每 10ms 产生一个数据，可以设置 5ms 查询一次，这样既能及时读取数据，又不至于过度查询。定时查询的时间间隔与设备的数据传输速率有关。

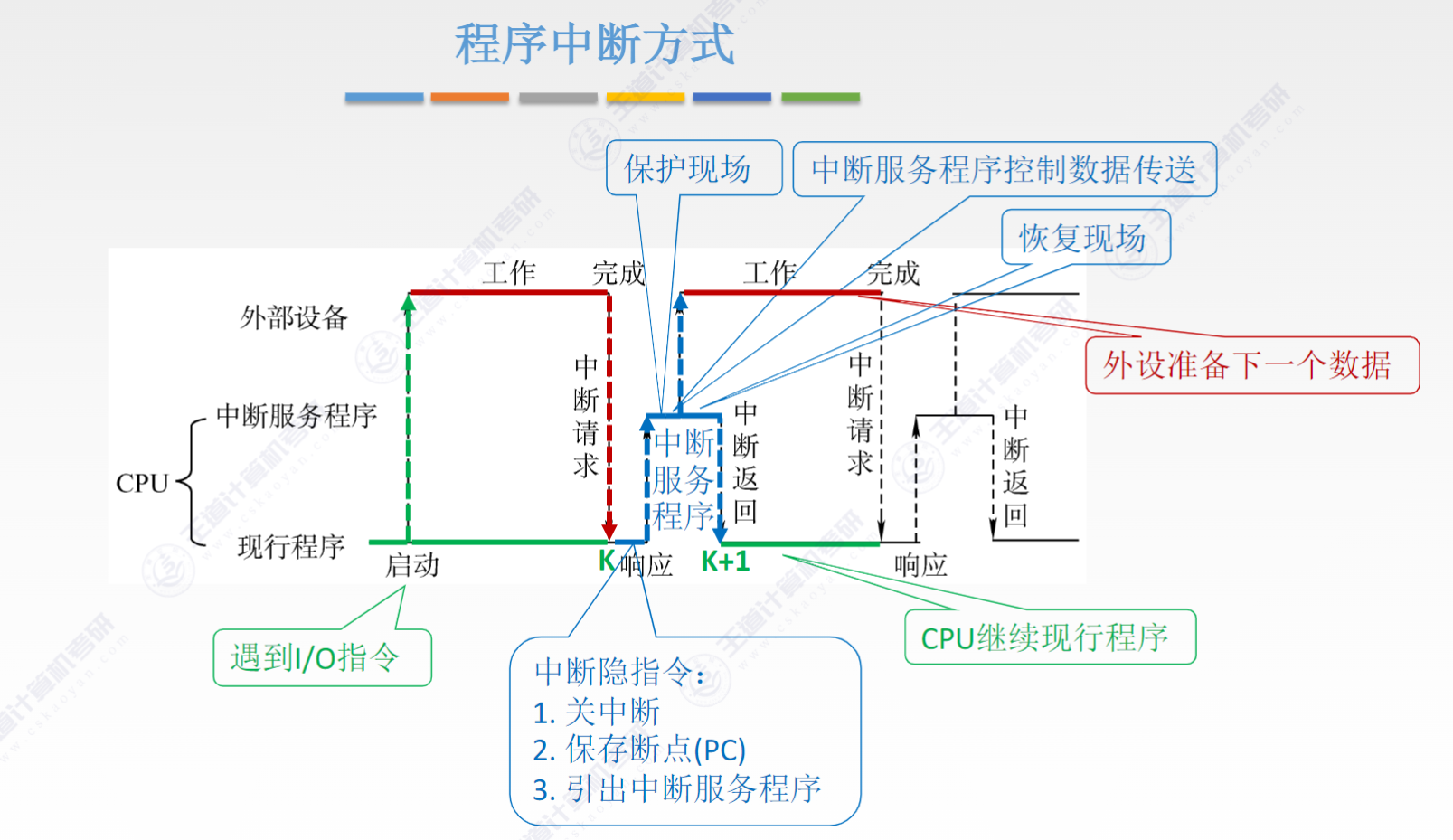

# 程序中断方式

工作流程：

中断请求
中断源向 CPU 发送中断请求信号。中断系统对每个中断源设置中断请求标记触发器
可屏蔽中断：通过 INTR 线发出的，优先级低，关中断下不被响应
不可屏蔽中断：通过 NMI 线发出的，优先级最高
中断响应
响应中断的条件。
中断判优：多个中断源同时提出请求时通过中断判优逻辑响应一个中断源。
一般来说：不可屏蔽中断 > 可屏蔽中断；在 I/O 传送类终端中，高速设备 > 低速设备，输入设备 > 输出设备，实时设备 > 普通设备
CPU 响应中断的条件：

中断源有中断请求
允许中断及开中断
一条指令执行完毕（除非是指令执行异常）

中断处理

中断隐指令：
- 关中断（防止在中断处理程序执行期间被其他（同级或低优先级）中断再次打断）
- 保护现场（把 PC, PSW 等压入内核栈）
- 引出中断服务程序：硬件向量法和软件查询法

中断向量：硬件提供向量号，中断控制器将该中断对应的向量号放到数据总线上，CPU 读取该向量号，CPU 使用该向量号作为索引，查找中断向量表（IVT）获取 ISR 的入口地址

处理流程：

关中断
保存断点
中断服务程序寻址
保存现场和屏蔽字
开中断（允许更高级中断请求得到响应）
执行 ISR
关中断
恢复现场和屏蔽字
开中断，中断返回
1-3 由硬件自动完成，4-9 由 ISR 完成

为什么要先关再开？
确保这个保护现场的操作不会被其他中断打断

# 多重中断和中断屏蔽技术

通过中断屏蔽字寄存器来实现，每个中断源都有一个屏蔽触发器，1 表示屏蔽该中断源的请求，0 表示可以正常申请
屏蔽字中‘1’越多，优先级越高。每个屏蔽字中至少有一个 1 (至少要能屏蔽自身的中断)
方法：要能屏蔽自身所以主对角线全为 1，同时优先级比自身低的中断要屏蔽屏蔽字全填 1，其他的填 0

# DMA 方式

DMA 方式是一种完全由硬件进行组信息传送的控制方式

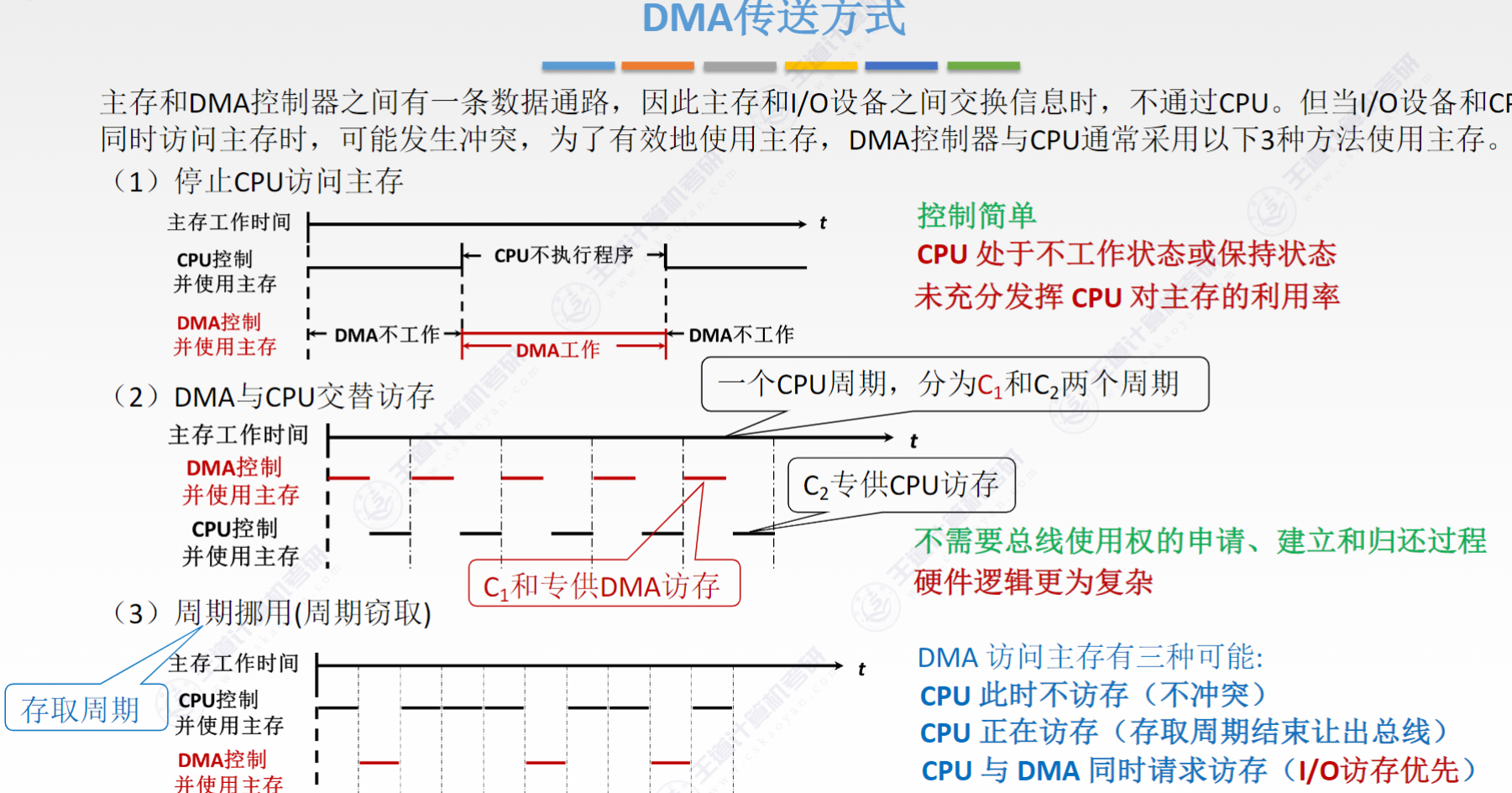

当 I/O 设备和 CPU 同时访问主存时，可能发生冲突，DMA 与 CPU 通常采用以下 3 种方式使用驻村：

周期挪用：
一次传一组数据

CPU 不访存时：如果 CPU 当前并不需要访问主存，那么 DMA 控制器可以直接使用总线进行数据传输，此时不会对 CPU 的工作造成任何影响。
CPU 正在访存时：如果 CPU 正在进行主存访问，DMA 控制器会等待 CPU 的当前访问周期结束，然后立即 “借用” 接下来的一个或几个总线周期来进行自己的数据传输。这种情况下，CPU 的访问会被短暂延迟，但通常这种延迟非常短，以至于 CPU 几乎感觉不到，因此可以认为 CPU 的正常工作没有受到显著影响。
CPU 与 DMA 同时请求访存时：在这种情况下，I/O 设备的访存请求通常具有更高的优先级，这意味着即使 CPU 也在请求访问主存，DMA 控制器也会被优先考虑，从而保证 I/O 设备的数据传输不受阻。

停止 CPU 访存
优点：控制简单，适用于数据传输速率很高的 I/O 设备实现成组数据的传送
缺点：DMA 访问主存时，CPU 基本上不工作
周期挪用
优点：既实现了 I/O 传送，又较好地发挥了主存与 CPU 的效率
缺点：每挪用一个主存周期，DMA 接口都要申请、建立和归还总线周期
交替访存
优点：不需要总线控制权的申请、建立和归还过程，传送效率高
缺点：相应的硬件逻辑变得更复杂

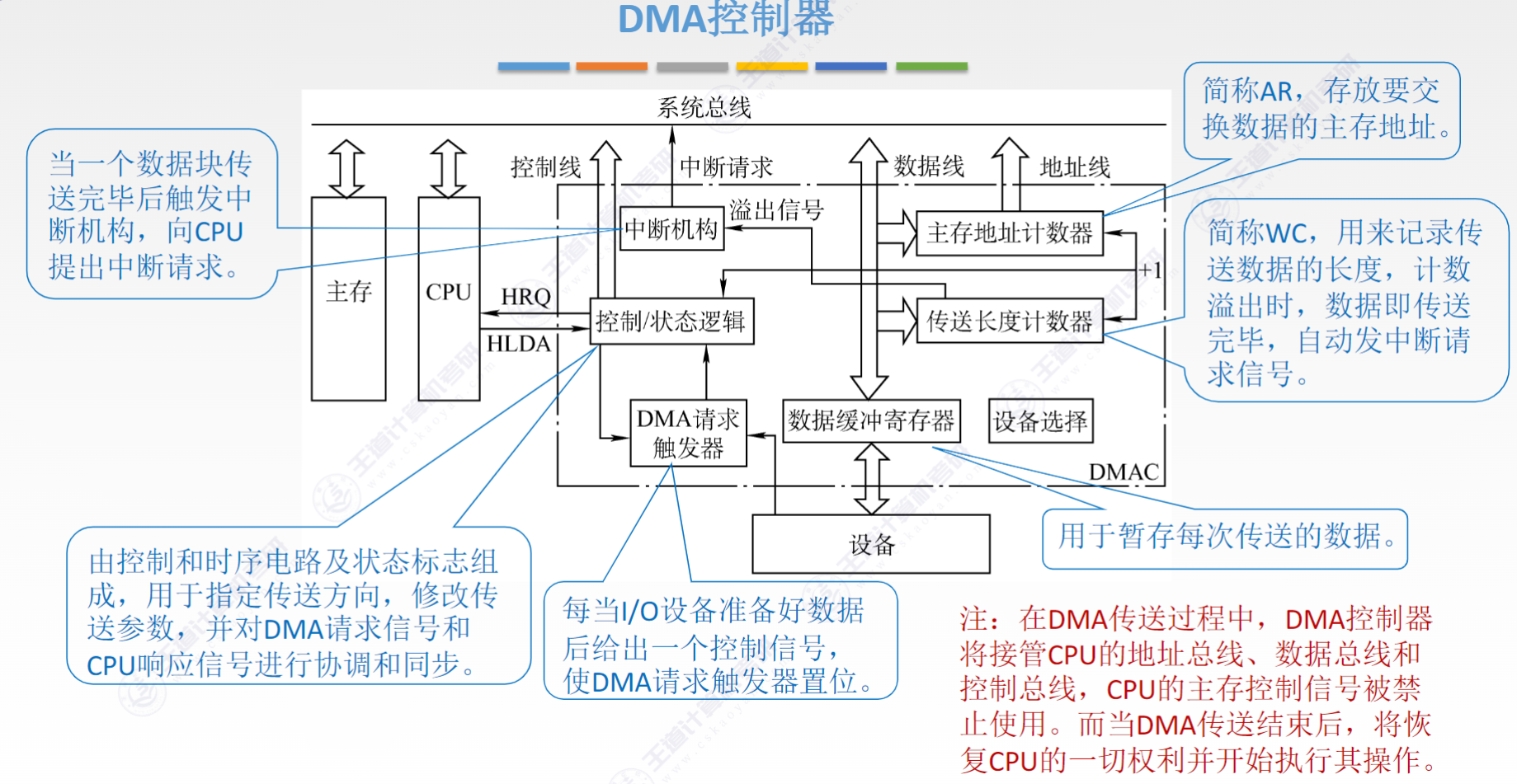

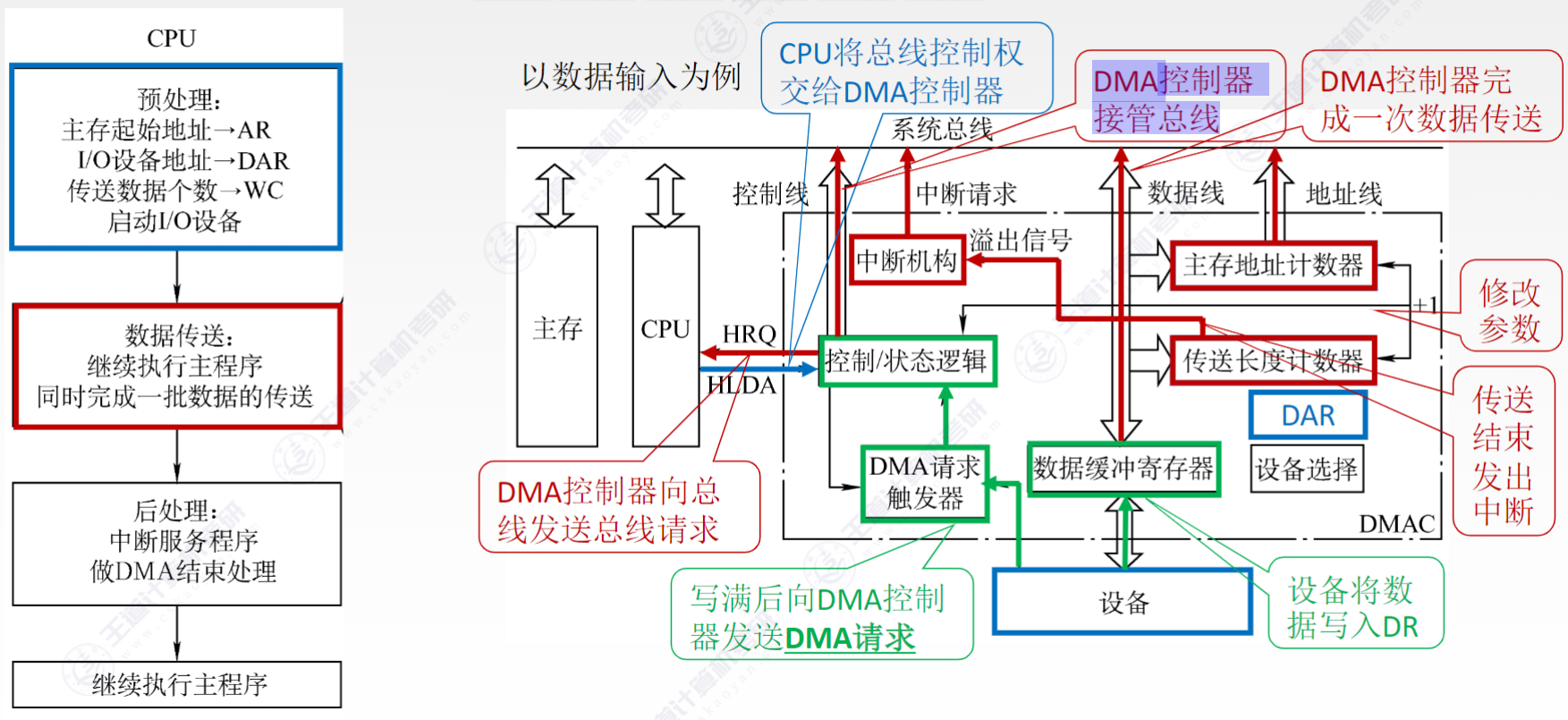

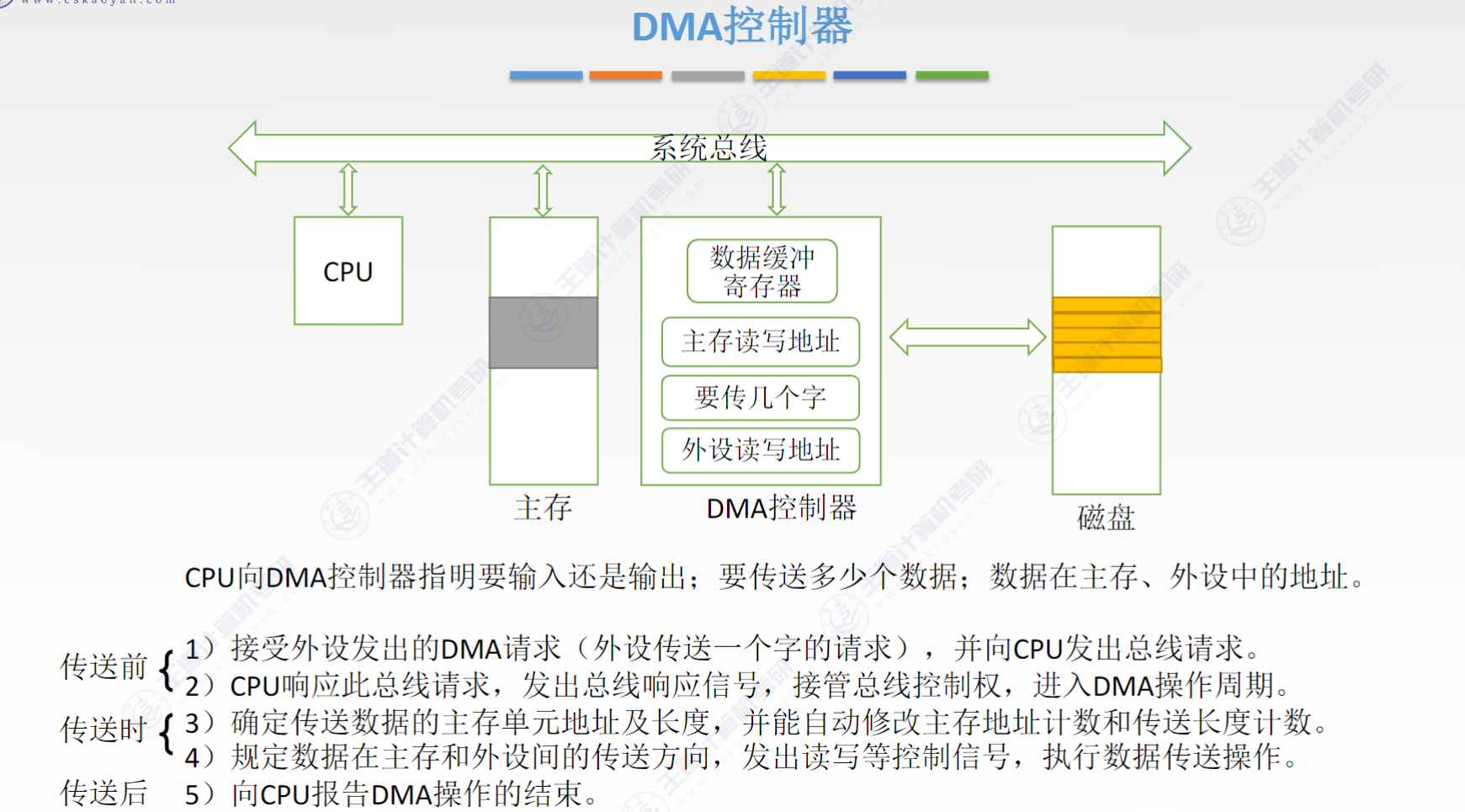

# DMA 的传送过程

预处理：由 CPU 初始化 DMA 控制其中的寄存器、设置传送方式、测试并启动设备
数据传送：DMA 以数据块为基本传送单位。数据传送完全由 DMA 控制
后处理：DMA 控制器向 CPU 发送中断请求，CPU 处理中断做 DMA 结束处理（包括校验）

DMA 方式和中断方式的区别：

中断需要 save context，DMA 不需要，除了预处理和后处理其他时候不占用 CPU（我觉得 DMA 方式的预处理和后处理的中断也是需要 save context 的，只是因为 DMA 方式中断次数极少，整个数据块只中断一次，所以不需要保存那么多次，所以比较快）
对中断请求的相应只能发生在每条指令执行结束时，但对 DMA 请求的相应可以发生在任意一个机器周期结束时 (IF, ID, EX… DMA 请求的是总线控制权，不是 CPU 的执行权。它不关心 CPU 正在执行哪条指令，只关心总线是否空闲。只要当前总线周期结束，DMA 就可以插空使用)
中断传送过程需要 CPU 的干预，DMA 传送不需要，数据传输速率高

优先级：

DMA 请求的优先级高于中断请求
中断方式具有处理异常事件的能力，DMA 方式局限于大批数据的传送
中断方式靠程序传送，DMA 方式靠硬件传送
